负压风机简易安装说明

一、设备安装的位置选择

1、从总体来说，设备最好选定安装在建筑物的外墙，尽量缩短对流距离；

2、设备可安装在墙面上、窗台上，但安装环境应保证空气流畅清新，水帘不应装在有臭味或异味气体的排气口处，如：厕所、厨房、化学物体排风口等。如果没有足够通风使用的窗或门，负压通风要开设墙孔，保证厂房需求风量；

3、风机安装在距地面1m～1.5m位置，使对流在适当的高度，创造清爽环境。

4、风机+水帘通风系统安装方式一般有纵向和横向二种。

 横向通风示意                           纵向通风示意

二、设备安装的技术要求

1、 安装前，先用角钢焊好托架，其参考尺寸，由现场安装需求尺寸确定，并用六个M10 膨胀螺钉和两个M10穿墙螺栓固定在要安装的位置。
2、因检修时人进入机内的安全及风机自身稳固需要，宜采用40×40×4或50×50×4的角钢。

3、安装时应由我司技术人员单独完成，安装时应以安装图为准，并要结合安装地点实际情况对图纸进行优化安装。

4、风机水帘具体安装步骤如下：

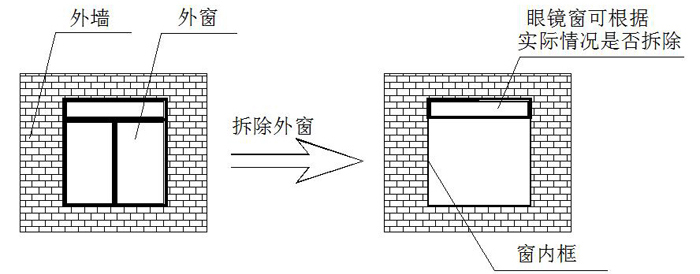

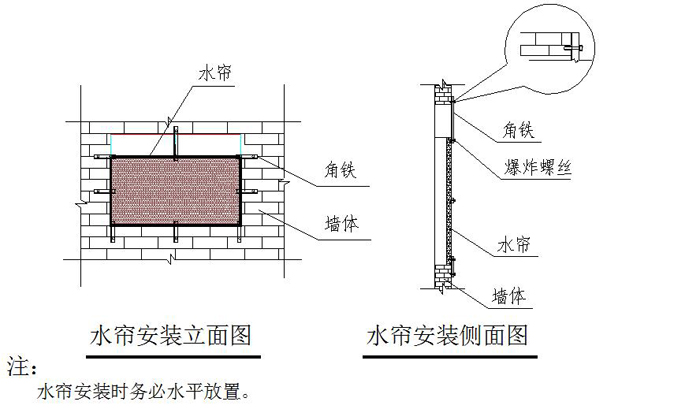

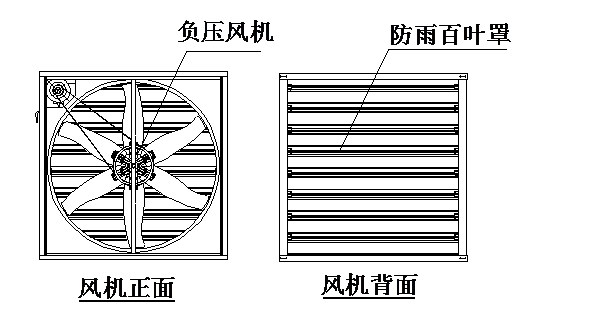

第一步，首先将要装风机或水帘的窗拆下，并把窗内框清理干净。第二步，按下图装上风机或水帘，安装前，先用角钢焊好托架，风机和水帘要确保水平安装，固定螺丝一定要坚固可靠，装上水帘后注意要用玻璃胶封边以免影响对流效果。接下来在水帘对流纵向的窗台装上负压风机，负压风机结构简图如下:

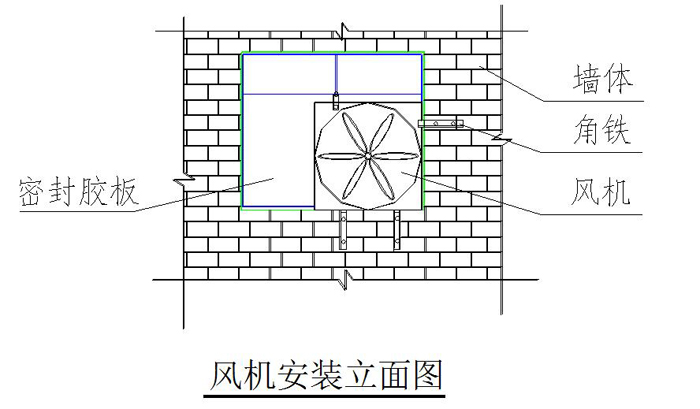

在墙上固定负压风机的位置，如下图

注：装上风机后同样要用密封胶板封边，以免影响对流效果。

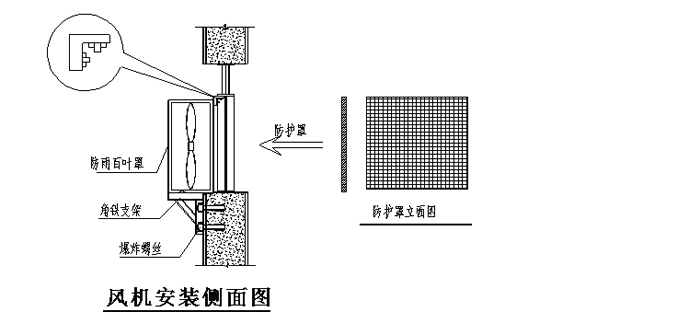

风机装上固定后，要在其出风口加装防护网，以免人员靠近接触风轮而产生危险！

第三步，按施工图和实际情况布置水管及水箱水泵。
